Hydraulic 502

Punzonadora hidráulica

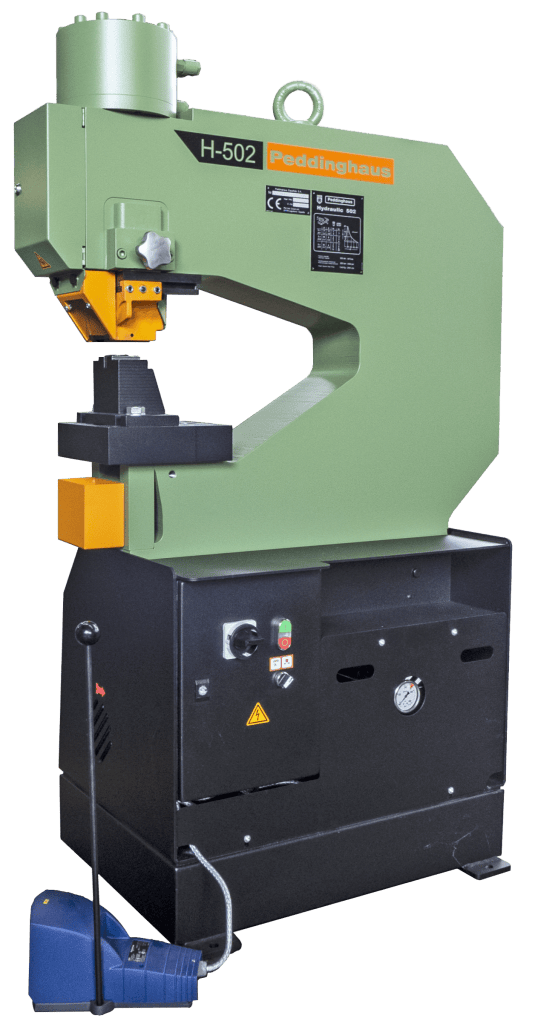

H502-Negra

Hydraulic 502 es una punzonadora de alto rendimiento con accionamiento hidráulico de 50 Tn diseñada para realizar operaciones sobre acero estructural con rapidez, precisión y fiabilidad en entornos de producción industrial.

Consulta Técnica
Ficha Técnica

Qué hace esta máquina

La Hydraulic 502 está diseñada para realizar operaciones de punzonado

Ventajas

  • Alta productividad: realiza agujeros en segundos, reduciendo significativamente los tiempos de fabricación.
  • Bajo coste por pieza: sin brocas, refrigerantes ni consumibles costosos.
  • Gran precisión y repetibilidad: todos los agujeros mantienen la misma calidad y dimensiones.
  • Sin aporte de calor: no produce deformaciones ni zonas afectadas térmicamente.
  • Versatilidad: permite punzonar agujeros redondos, oblongos, cuadrados y otras formas especiales mediante el cambio de punzón.
  • Robustez y fiabilidad: diseñada para trabajar de forma intensiva con un mantenimiento mínimo.
  • Facilidad de uso: preparación rápida y manejo sencillo para el operario.
  • Excelente retorno de la inversión: combina una alta productividad con bajos costes de mantenimiento y operación.
  • Ideal para producciones repetitivas: la solución más eficiente para grandes volúmenes de agujeros en chapa y perfiles.
  • Complemento perfecto para otras tecnologías: permite liberar máquinas de mayor coste, como el láser, de operaciones sencillas y repetitivas, optimizando la producción global del taller.
Procesos
Equipamiento de Serie
Especificaciones Técncicas

Procesos

  • Punzonado

Equipamiento Serie

  • Sistema de cambio rápido del dispositivo de punzonado hasta Ø 31mm para punzones y matrices de la serie verde.
  • Apoyo de la mesa del punzonado desmontable.
  • Pisador del punzonado regulable en altura, apertura lateral y con placa intercambiable.
  • Elementos de control eléctricos y pedal de dos posiciones.
  • Grupo hidráulico integrado en máquina.
  • Motor trifasico 400 V / 50 Hz

Especificaciones Técnicas

Parámetro Valor
  • UNIDAD DE PUNZONADO
Capacidad 500 KN
Carrera de punzonado 32 mm
Carrera de punzonado regulable (mm) 10-32
Numero de carreras en 10 mm 35 min-1
Altura de trabajo hasta la matriz 1070 mm
Escote de punzonado 350 mm
Ancho de mesa de punzonado 255 mm
Punzonado con dispositivos estándar
Con mesa de punzonado Hasta (mm) Ø31 en 12
Con portamatriz cuello cisne
Perfil en U (punzonado en el ala) (mm) 100 – 300
En doble T (punzonado en el ala) (mm) 80 – 300
Perfiles en U (punzonado en el alma) (mm) 100 – 300
En doble T (punzonado en el alma) (mm) 80 – 300
Punzonado con dispositivos especiales
Hasta Ø 58 Hasta (mm) Ø58 en 7
Hasta Ø 65 Hasta (mm) Ø65 en 6
Hasta Ø 90 Hasta (mm) Ø90 en 4
Hasta Ø 130 Hasta (mm) Ø130 en 3
Datos técnicos de la maquina
Potencia 4 KW
Depósito de aceite 45 L
Peso neto aproximado con aceite 1320 kg
Dimensiones de la maquina (mm) 1080 x 650 x 1680
n° de referencia 42270
