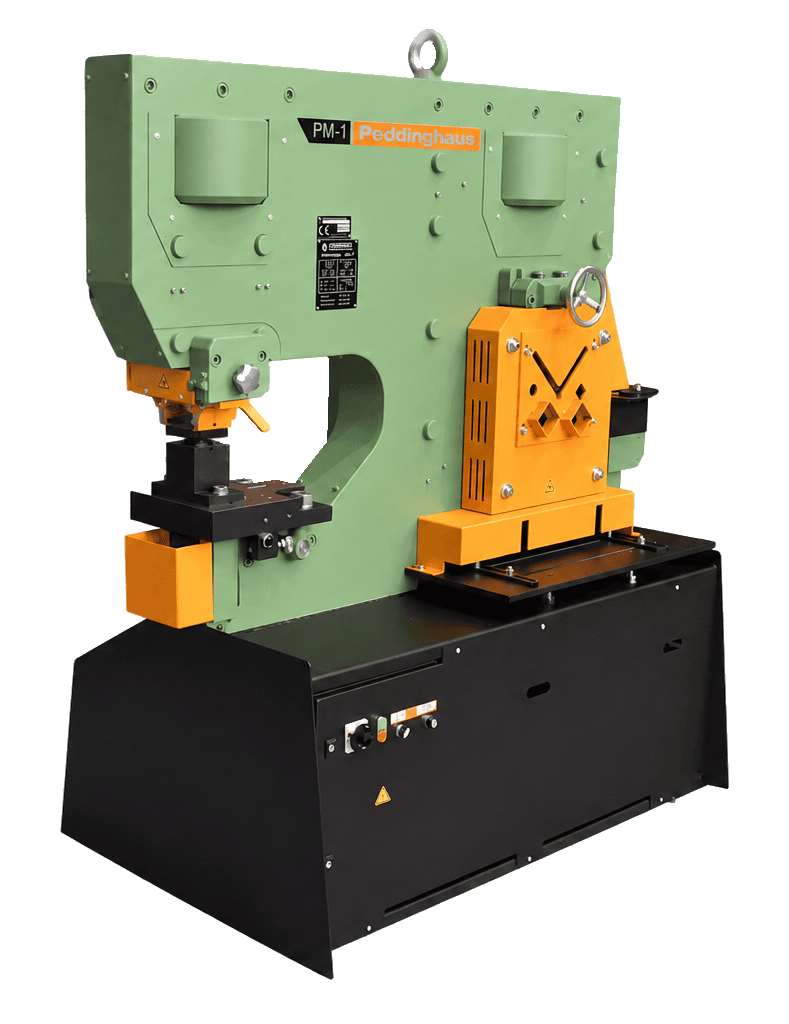

Peddimax No. 1-1250 KN

Punzonadora universal
Peddimax No. 1-1250 KN

Peddimax No. 1-1250 KN es una punzonadora universal de alta capacidad para corte, punzonado y entallado de acero estructural. Diseñada para trabajos intensivos, combina potencia, precisión y productividad, destacando por incorporar dos cilindros independientes, que permiten optimizar el rendimiento y la flexibilidad de trabajo en operaciones industriales exigentes.

  • Punzonadora universal con corte de llanta,  punzonadora entalladora y dobladora
  • Dos cilindros independientes integrados en la estructura de la máquina, posibilidad de trabajar simultáneamente en diferentes puestos de producción
  • Cambio rápido de punzón
  • Topes de medición y mesa de apoyo en la cizalla y entallador
  • Guías prismáticas para una mayor robustez y duración
Consulta Técnica
Ficha Técnica

Qué hace esta máquina

La Peddimax No. 1-1250 KN está diseñada para realizar múltiples operaciones sobre acero de forma rápida, precisa y fiable.

Permite integrar en un único equipo procesos de cizallado de llanta, cizallado de barras y perfiles, entalladora, unidad de punzonado.

Ventajas

  • Una sola máquina para múltiples operaciones: punzonado, corte de pletinas, perfiles, ángulos y muescado.
  • Mayor productividad con tiempos de preparación mínimos.
  • Bajo coste de funcionamiento y mantenimiento, sin gases ni consumibles costosos.
  • Máxima fiabilidad y larga vida útil, diseñada para trabajar durante años en entornos industriales.
  • Rápido retorno de la inversión, gracias al ahorro de tiempo y costes de fabricación.
  • Ideal para talleres de estructuras metálicas, calderería, mantenimiento y fabricación general.
Procesos
Equipamiento de Serie
Especificaciones Técncicas

Procesos

  • Cizallado
  • Corte
  • Entallado
  • Punzonado

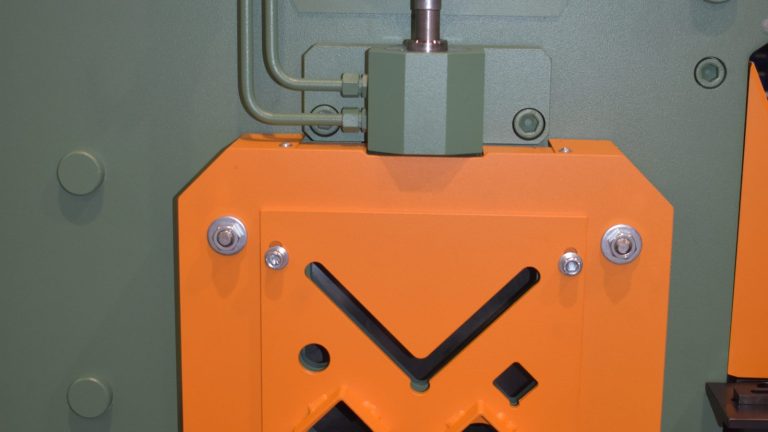

Peddimax 1-1600x900

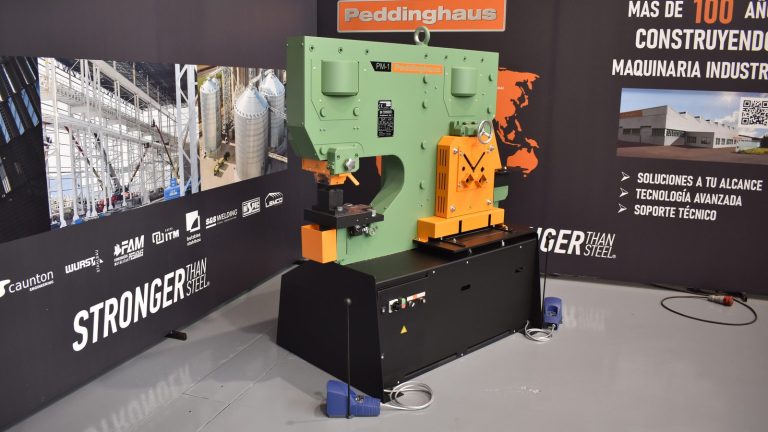

Peddimax 2-1600x900

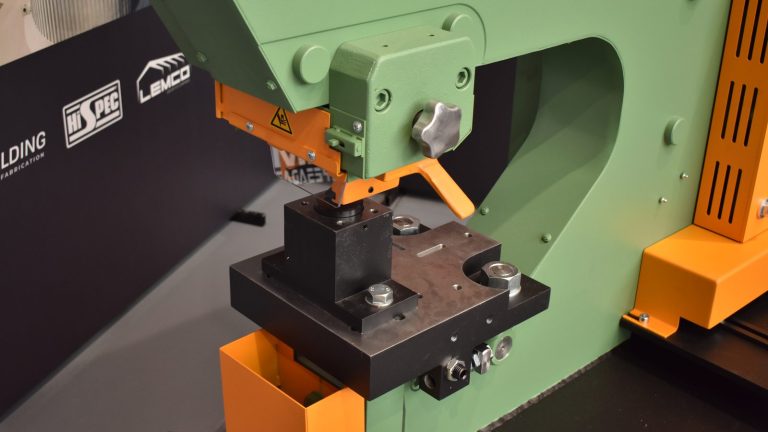

Peddimax 3-1600x900

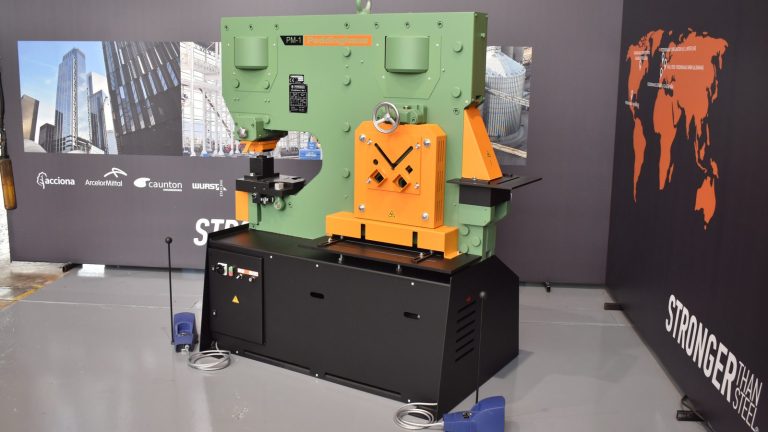

Peddimax 4-1600x900

Equipamiento Serie

  • Cuchilla de 520mm de largo para corte de llanta con cuatro filos, apta para perfiles de acero de 45°
  • Mesa de apoyo de material con tope en la cizalla para llanta.
  • Cuchilla para corte de perfiles de acero en L. así como redondos y cuadrados.
  • Dispositivo de cambio rápido de punzón hasta Ø39mm, para la serie azul o para la matriz Nr.3con portamatriz cuello de cisne.
  • Separador regulable en altura y orientable.
  • Entallador cuadrado.
  • Mesa de apoyo de material para la entalladora.
  • Pedal con modo puntero para el accionamiento tanto en la unidad de punzonado como en el entallador.
  • Dispositivo de enchufe para accionamiento externo.
  • Grupo hidráulico integrado.
  • Motor trifásico de 400 V/50Hz.

Especificaciones Técnicas

Parámetro Valor
  • CIZALLA PARA LLANTA
Corte de llanta con deformación mínima. Hasta (mm) 500 x 20
Hasta (mm) 300 x 22
Perfil en L, corte a 45° (mm) 100 x 12
Longitud de corte 510 mm
Altura de trabajo 720 mm
  • CIZALLA PARA BARRAS Y PERFILES
Superficie de corte Max. 3500mm2
Carrera, totalmente regulable (mm) 10-50
Perfil en L, corte 90° Hasta (mm) 150 x 12
Redondos (mm) 50 +25
Cuadrados (mm) 50+30
Con cuchillas especiales
Perfil en U, corte 90° Hasta 200 mm
Doble T, corte 90° Hasta 200 mm
Altura de trabajo (al centro de las cuchillas) 1155 mm
  • ENTALLADORA
Con entalladora cuadrada
Chapa Hasta 13 mm
Perfiles en L Hasta (mm) 90 x 10
Perfiles en U (en ala) (mm) 80-160
Doble T (en ala) (mm) 80-160
Anchura entallado 65 mm
Profundidad 85 mm
Con entalladora triangular 90°
Chapa Hasta 13 mm
Perfiles en L Hasta (mm) 70 x 10
Perfiles en U (en ala) (mm) 80 – 160
Doble T (en ala) (mm) 80 – 160
Profundidad 65 mm
Altura de trabajo 1100 mm
  • UNIDAD DE PUNZONADO
Capacidad 1250 KN
Carrera de punzonado regulable (mm) 10-50
Numero de carreras en 20 mm 29 min-1
Escote de punzonado 510 mm
Altura de trabajo 1100 mm
Punzonado con dispositivos estándar
Con mesa de punzonado Hasta (mm) Ø39 en 24
Con portamatriz cuello cisne Hasta (mm) Ø32 en 24
Perfil en U (punzonado en el ala) (mm) 100 – 380
En doble T (punzonado en el ala) (mm) 100 – 500
Perfiles en U (punzonado en el alma) (mm) 100 – 400
En doble T (punzonado en el alma) (mm) 100 – 500
Punzonado con dispositivos especiales
Hasta Ø 58 Hasta (mm) Ø58 en 15
Hasta Ø 65 Hasta (mm) Ø65 en 14
Hasta Ø90 Hasta (mm) Ø90 en 10
Datos técnicos de la maquina
Potencia 11 KW
Depósito de aceite 103 L
Peso neto aproximado con aceite 2750 kg
Dimensiones de la maquina (mm) 2040 x 1020 x 1910
n° de referencia 44600
