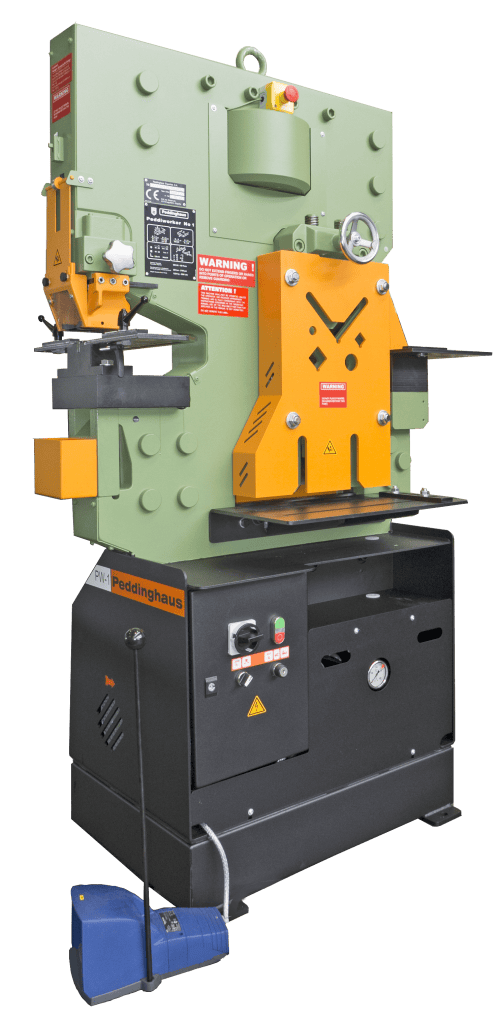

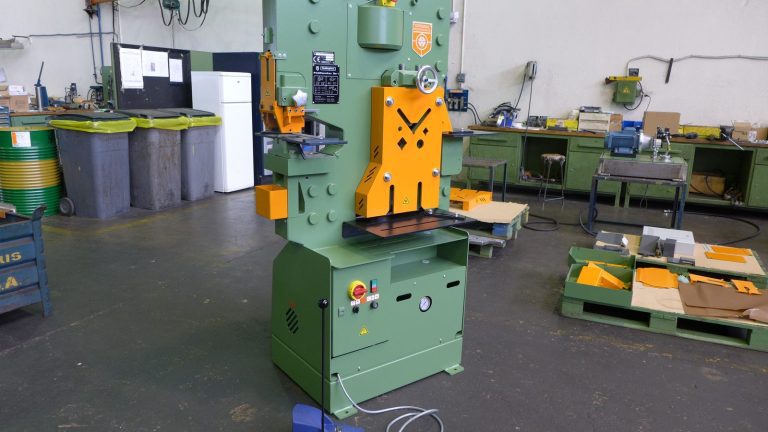

Peddiworker No.1

Punzonadora universal

Peddiworker Nº1 es una máquina combinada para corte, punzonado y entallado de acero, diseñada para optimizar la producción en taller con una sola máquina.

Beneficios:

Punzonadora universal con corte de llanta, punzonadora entalladora y dobladora
Dos cilindros independientes integrados en la estructura de la máquina, posibilidad de trabajar simultáneamente en diferentes puestos de producción
Cambio rápido de punzón
Topes de medición y mesa de apoyo en la cizalla y entallador
Guías prismáticas para una mayor robustez y duración

Qué hace esta máquina

La Peddiworker Nº1 está diseñada para realizar múltiples operaciones sobre acero de forma rápida, precisa y fiable.

Permite integrar en un único equipo procesos de cizalado de llanta, cizallado de barras y perfiles, entalladora, unidad de punzonado

Ventajas

Una sola máquina para múltiples operaciones: punzonado, corte de pletinas, perfiles, ángulos y muescado.
Mayor productividad con tiempos de preparación mínimos.
Bajo coste de funcionamiento y mantenimiento, sin gases ni consumibles costosos.
Máxima fiabilidad y larga vida útil, diseñada para trabajar durante años en entornos industriales.
Rápido retorno de la inversión, gracias al ahorro de tiempo y costes de fabricación.
Ideal para talleres de estructuras metálicas, calderería, mantenimiento y fabricación general

Procesos

Cizallado
Corte
Entallado
Punzonado

Equipamiento Serie

Cuchilla de 425mm de largo para corte de llanta con cuatro filos, apta para perfiles de acero de 45°.
Mesa de apoyo de material con topes de medición en la cizalla para llanta.
Cuchilla para corte de perfiles de acero en L, así como redondos y cuadrados.

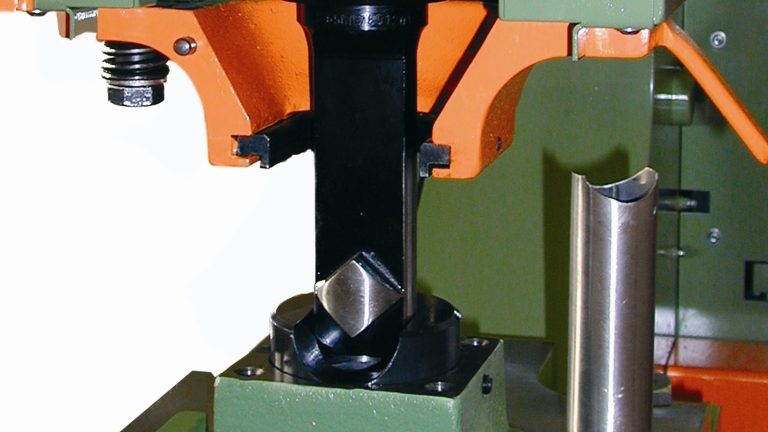

Dispositivo de cambio rápido de punzón hasta Ø31mm, para la serie verde, con mesa de soporte de material.
Separador regulable en altura, con apertura lateral y placa intercambiable.
Entallador cuadrado.
Mesa de apoyo de material para la entalladora.
Pedal con modo puntero para el accionamiento.
Dispositivo para conexiones externas, p.ej. tope de longitud eléctrico y sistemas de tope.
Grupo hidráulico integrado.
Motor trifásico de 400 V/50Hz.

Especificaciones Técnicas

Parámetro	Valor
CIZALLA PARA LLANTA
Corte de llanta con deformación mínima.	Hasta (mm) 400 x 20
Perfil en L, corte a 45°	Hasta (mm) 120 x 12
Longitud de corte	425 mm
Altura de trabajo	800 mm

CIZALLA PARA BARRAS Y PERFILES
Superficie de corte	Max. 2320mm2
Carrera, totalmente regulable	(mm) 10-42
Perfil en L, corte 90°	Hasta (mm) 120 x 10
Redondos	(mm) 40
Cuadrados	(mm) 40
Con cuchillas especiales
Perfil en U, corte 90°	Hasta 160 mm
Doble T, corte 90°	Hasta 160 mm
Altura de trabajo (al centro de las cuchillas)	1200 mm

ENTALLADORA
Con entalladora cuadrada
Chapa	Hasta 13 mm
Perfiles en L	Hasta (mm) 80 x 10
Perfiles en U (en ala)	(mm) 80-140
Doble T (en ala)	(mm) 80-160
Anchura entallado	52 mm
Profundidad	70 mm
Con entalladora triangular 90°
Chapa	Hasta 13 mm
Perfiles en L	Hasta (mm) 65 x 10
Perfiles en U (en ala)	(mm) 80 – 140
Doble T (en ala)	(mm) 80 – 160
Profundidad	55 mm
Altura de trabajo	1176 mm

UNIDAD DE PUNZONADO
Capacidad	900 KN
Carrera de punzonado regulable	(mm) 10-42
Numero de carreras en 20 mm	26 min-1
Escote de punzonado	250 mm
Altura de trabajo	1175 mm
Punzonado con dispositivos estándar
Con mesa de punzonado	Hasta (mm) Ø31 en 22
Agujero coliso	Hasta (mm) 22 x 31 en20
Con portamatriz cuello cisne	Hasta (mm) Ø31 en 15
Perfil en U (punzonado en el ala)	(mm) 80 – 300
En doble T (punzonado en el ala)	(mm) 80 – 320
Perfiles en U (punzonado en el alma)	(mm) 80 – 240
En doble T (punzonado en el alma)	(mm) 80 – 220
Punzonado con dispositivos especiales
Hasta Ø 58	Hasta (mm) Ø58 en 11
Hasta Ø 65	Hasta (mm) Ø65 en 10
Datos técnicos de la maquina
Potencia	4 KW
Depósito de aceite	45 L
Peso neto aproximado con aceite	1200 kg
Dimensiones de la maquina	(mm) 1210 x 690 x 1920
n° de referencia	40900
